Guuldarrooyinkani waxay leeyihiin qaabab, badankoodana waxaa lagu ogaan karaa 30 daqiiqo ama ka yar. Hagahan waxa loo habeeyey sida cilad-baadhistu dhab ahaantii u shaqeyso: laga bilaabo waxa aad ka arki karto shaashadda, ka dibna dib ugu shaqaynta sababta. Haddii aad ilaalisoshaashadaha bandhiga LCD ganacsitafaariiqda, maamula baalaladaha dukaamada dadweynaha, ama cilladaha qalabka ku dhex jira inta lagu jiro horumarka, habka ogaanshaha waa isku mid.
Tixraaca Calaamadaha Degdegga ah
U isticmaal shaxdan sidii filtarkaaga koowaad. Sababo badan ayaa soo saari kara calaamad isku mid ah, markaa u daawee sidii jihada bilawga ah, ee maaha jawaabta kama dambaysta ah.
| Calaamadaha | Sababta ugu badan | Ficilka Koowaad |
|---|---|---|
| Shaashad mugdi ah oo dhammaystiran, iftiin danbe oo aan lahayn | Korontada oo xumaata ama fiyuuska la afuufay | Ku cabbir korantada gelinta ee biinanka moduleka |
| Shaashadda ayaa shid laakiin aad u yar | Burburinta iftiinka dambe ama hagaajinta iftiinka LED-ka | Tijaabi wareegga iftiinka dambe si madaxbannaan |
| Sawir daciif ah oo lagu arki karo toosh | Guuldarada nalka dambe - guddi lafteedu waa shaqaynaysa | Eeg fiilooyinka LED-ka iyo wareegga darawalka |
| Soo bandhigid biliglaynaysa ama biliglaynaysa | Fiilada ribbon ee dabacsan ama danab sahayda oo aan degganayn | Dib u deji dhammaan xirayaasha; hubi dooxada sahayda |
| Xariiq toosan ama toosan oo shaashadda ah | Qaladka substrate-ka dillaacsan ama darawalka IC | Kormeer muuqaal ah; isdhaafsiga looxa darawalka |
| Jilayaasha la ruxay ama maqan | Isku-dheeli-tirnaan la'aanta borotokoolka ama bug firmware-ka | Xaqiiji dejinta isgaadhsiinta ee lidka ku ah xaashida xogta |
| Shaashad cad oo aan nuxur lahayn | Bilawga fashilka ama luminta calaamada | Hubi habka hab-maamuuska; Xaqiiji dib u dajinta wakhtiga |
| Sawirka rooxaanta joogtada ah ama gubashada{0} | Sawirka taagan ee guddiga gabowga oo aad u dheer | Wareegga awoodda; orod pixel-qaabka tijaabada dib u cusboonaysii |
| Taabo gelinta aan la diiwaan gelin | Fiilada taabashada dhaawacan ama firmware-ka oo xumaaday | Hubi fiilada ribbon; re-maamulaha taabashada toosh |
| Dib u dajin random ama baaskiil koronto | Kor u kaca korantada ama awoodda hadda jirta oo aan ku filnayn | Ku cabbir saadka oscilloscope; ku dar difaac qallafsan |
Maxaa Dhab ahaantii Sababa Guul-darrooyinka Module LCD?
Burburinta iftiinka dambe
Iftiinka dambe ayaa ah midka ugu badan ee hal - fashilka ka kooban qaybaha LCD. Nidaamyada LED-ka ayaa si tartiib tartiib ah u daciifa noloshooda shaqada - soosaarayaashu waxay u qalmaan alaabta lidka ku ahHeerarka tijaabada isku halaynta semiconductor JEDEC, iyo cimriga la qiimeeyay aad bay u kala duwan yihiin inta u dhaxaysa macaamiisha{0}}fasalka iyo warshadaha{1} Had iyo jeer tixraac xaashida xogta cutubkaaga gaarka ah ee lagu qiimeeyay nolosha adeeggaaga ee xaaladahaaga shaqo, ma aha jaantuska warshadaha guud.
Muqaal leh nalka dambe ee xumaaday ayaa weli dhaafa jeegaga korantada. Guddigu wuu shaqaynayaa - kaliya ma soo saari karo sawir la akhriyi karo oo ku jira iftiinka jawiga caadiga ah. Haddi ay shaashadu u muuqato mid la aqbali karo gudaha qol yar laakiin ay noqoto mid aan la arki karin marka ay hoos timaado nalalka xafiisyada dhalaalaya ama dibadda, nalka danbe ayaa ah waxa ugu horeeya ee la tijaabiyo.
⚠️ Khaladka caadiga ah:magdhowga iftiinka dambe ee sii yaraanaya adiga oo ku riixaya dhalaalka ilaa ugu badnaan. Tani waxay dedejisaa xidhashada LED-ka waxayna soo gaabinaysaa nolosha faa'iidada leh ee hadhay ee qayb horeba u liidatay- Xulashada qalabka leh qolka dhalaalka ee ku habboon bilawga waxay ka fogaanaysaa dhibaatada gabi ahaanba - arag waxa kala soocaganacsi - modules LCDlaga bilaabo macaamilka- beddelka darajada
Xidhiidhiyaha iyo dhibaatooyinka fiilada
Fiilooyinka ribbon, isku xirayaasha zebra, iyo kala-goysyada alxanka ayaa hoos u dhiga gariirka, baaskiil wadida kulaylka, iyo dabacsanaan soo noqnoqda. Habka guul-darradu had iyo jeer waa kala go'a: ku libiqsiga jihooyin gaar ah, qaybaha soo-bandhigidda ee gariirka hoostiisa, ama shaashad ka shaqeysa bilowga laakiin ku guul-darreysa heerkulka shaqeynta. Dib u dejinta xiriiriye kasta ka hor intaadan dalban qaybaha waxay xallisaa saamiga weyn ee cabashooyinka goobta iyadoo qiimaheedu yahay eber.
Cadaadiska deegaanka
Qabow wuxuu hoos u dhigaa jawaabta dareeraha ah; kulaylku waxa uu dedejiyaa gabowga polarizer iyo delamination koollada; qoyaanku waxa uu daxaliyaa electrodes gudaha, soo saara qaybo muuqda oo maqan kuwaas oo si tartiib tartiib ah uga sii daraya toddobaadyo. Had iyo jeer qeex xaaladaha ugu xun{1}, ee maaha kuwa dhexdhexaad ah. Codsiyada deegaan baahida loo qabo,xalalka soo bandhigida LCD isku dhafan oo leh qiimeyn deegaan oo ku habboonwaxay mudan yihiin in la qiimeeyo ka hor inta aan la dirin, ma aha ka dib guuldarada garoonka.
⚠️ Khaladka caadiga ah:tijaabin soo bandhigida xaaladaha shaybaadhka oo aad u malaynayso inay ku samayn doonto isla bannaanka, bakhaar qabow, ama meel u dhow isha qoyaanka - iyada oo aan la xaqiijinin in heerka IP-ga ee moduleka la qiimeeyay iyo kala duwanaanshaha heerkulku dhab ahaantii ku habboon yahay jawiga dirida.
Arrimaha Korontada iyo Cilada Darawalka
Kor u kaca korantada waxay keentaa dhaawac degdeg ah darawalka IC. Qalab sahayda - Sanqadha AC ee tareenada DC - waxa ay keentaa wax aan macquul ahayn, burbur isugeyn ah: dib u dejin aan kala sooc lahayn, buuqa sawirka, iyo nolosha LED gaabisay. Kala tasho xaashida xogta moduleka danabkiisa ugu badan ee la oggol yahay; ma jiro xad caalami ah oo khuseeya dhammaan noocyada guddiyada.
Kutaannada firmware-ka iyo is-waafajinta borotokoolka ayaa ah qayb gaar ah oo si qancisa ugu shabbahaysa fashilka qalabka. Shaashadda cad ama soo saarista la jajabiyey ka dib beddelka guddiga ama cusboonaysiinta softiweerka ayaa ah inta badan qalad qaabeynta, maaha guddi jaban. Kala soocidaani waxay khusaysaa markaisbarbardhigga qaababka shaashadda LCD iyo LED- tignoolajiyada kala duwan ayaa leh dhaqamo borotokool oo kala duwan iyo saxeexyo khalad ah.
Lix-Tallaabada Habka ogaanshaha
Ku shaqee kuwan sida ay u kala horreeyaan. Joogso isla marka aad aqoonsato khaladka - isdhaafsiga aan loo baahnayn wakhtiga lumiya oo soo bandhig doorsoomayaal cusub.
Talaabada 1 - Kormeerka muuqaalka ka hor tamarta{1}}.Ka raadi dildilaacyo, uumi gadaasha guddiga, calaamadaha gubashada PCB-ga, iyo fiilooyinka ribbon ee la barakiciyey ama la jeexjeexay. Haddii aad hesho dhaawac jireed, ha isticmaalin awood. Xidhiidhka gaaban wuxuu keeni karaa dhaawac aad uga qaalisan gefka asalka ah.
Talaabada 2 - Xaqiiji galinta tamartaKu isticmaal multimeter biinanka gelinta korantada ee moduleka. Danabyada caadiga ah ee loo yaqaan 'TFT panels' waa 3.3V, 5V, ama 12V - hubi xaashida xogtaada. Akhriska in ka badan 5% oo ka baxsan faahfaahinta ayaa dammaanad qaadaya baaritaanka. Cilladaha joogtada ah, ku dar oscilloscope si aad u hubiso qulqulka saadka ee ka soo horjeeda qeexitaanka la oggol yahay ee xaashida.
Talaabada 3 - Go'doom iftiinka danbeQol mugdi ah, toosh ku iftiimi dusha guddida xagal. Haddii aad samayn karto sawir daciif ah, guddidu waa shaqaynaysaa oo kaliya iftiinka dambe ayaa fashilmay. Tijaabadan kali ah waxay meesha ka saaraysaa kala badh geedka ogaanshaha in ka yar 10 ilbiriqsi - oo si isku mid ah ayuu u shaqeeyaabar{0} qaab muuqaal LCD ahsida muraayadaha leydi-geeska ah ee caadiga ah.
Tallaabada 4 - Isku beddel fiilooyinka iyo sabuuradaha si habaysan.Raro qaab tijaabo ah oo la yaqaan{{0} Ku beddel fiilada ribbon unug shaqaynaysa oo la xaqiijiyay. Haddii ciladu raacdo fiilada, fiilada waa dhibka. Haddii ay ku sii jirto guddiga, looxa ayaa ku xiga. Beddel midka ugu qaalisan, ee ugu badan ee la heli karo marka hore.
Talaabada 5 - Hubi borotokoolka isgaarsiintaShaashad cad ama wax soo saar la jeexjeexay ka dib marka la beddelo guddiga ayaa had iyo jeer ah qalad qaabeynta. Xaqiiji heerka baud (UART), qaabka SPI (CPOL/CPHA), ama ciwaanka I2C ee ka dhanka ah xaashida xogta. Talaabadani waxay qabsata qayb aan loo simanayn oo khaladaadka ahgoobaha bandhiga kioskhalkaas oo cutubyada lagu beddelo goobta, inta badan laga bilaabo dukumeenti aan dhamaystirnayn.
Talaabada 6 - Ku celceli xaaladaha garoonka ee kursiga keydka.Muqaal ka shaqeeya shaybaadhka laakiin ku guuldarraysta hawlgelinta had iyo jeer waxay leedahay sabab kuleyl ama gariir. Xidhiidhiyaha marginal ee 22 digrii wuxuu si buuxda u furmi karaa 55 darajo . Codso kulaylka la kantaroolay inta lagu jiro tijaabada kursiga - cilad ka muuqata heer kul gaar ah ayaa tilmaamaysa balaadhinta kulaylka sida habka tooska ah.
Dayactir ama Bedel? Qaab-dhismeedka Go'aanka
Dayactirka macno markaCilada waxa lagu meeleeyay hal qayb oo la bedeli karo - fiilada, laydhka danbe, cusboonaysiinta firmware - moduleka waa qayb ka mid ah nidaamka meesha soo saarista beddelka ay ku lug leedahay hoos u dhac weyn ama dib u qaabayn, iyo kharashka dayactirku si cad ayuu uga yar yahay cutub cusub.
Beddelku macno badan buu samaynayaa markacalaamado badan ayaa isku mar soo baxa. Iftiinka dambe ee aan yarayn, xidhidhiyaha xidhidhka, iyo muuqaalka muuqaalka oo wada muuqda waa tilmaame la isku halayn karo ee dhamaadka nolosha adeegga, ma aha hal khalad oo la hagaajin karo. Beddelku wuxuu kaloo macno samaynayaa marka moduleka hadda uu bixiyo tilmaamo ka sii wanaagsan - dhalaal sare, heerkul hawleed oo ballaadhan, ka ilaalin wanaagsan - kaas oo yarayn doona culayska dayactirka mustaqbalka.
Kahor intaadan qaadin labada dariiqo, ka shaqee shantan su'aalood:
- Tani miyaa fashilaadkii ugu horeeyey ee cutubku leeyahay, mise hore ayey u fashilantay?
- Khaladku ma ku kooban yahay hal, qayb la bedeli karo?
- Wadarta kharashka dayactirka - qaybaha, shaqada, iyo wakhtiga dhimista - miyay si cad uga hooseeyaan qiimaha beddelka?
- Qeybta la dayactiray si dhab ah ma u sii socon doontaa nidaamka haray ee baahida adeegga?
- Beddelka hadda jira miyuu bixiyaa tilmaamo macna leh oo ka wanaagsan codsigan?
Haddii saddex jawaabood ama ka badan ay door bidaan beddelka, taasi guud ahaan waa dariiqa cad. Baadh buuxakala duwan ee alaabtaamala hadal takhasusleku saabsan ilbaxnimada. Tafaariiqda iyo calaamadaha calaamadaha,habaynta LCD caadada u ah calaamadaha tafaariiqdainta badan waxa ay keenaan -dhaqaale muddo dheer ka wanaagsan kan tooska ah sida -sida isku badalashada
Dayactirka ka hortagga ah
- Xakamaynta deegaanka:Geli heerka heerkulka iyo qoyaanka la qiimeeyay moduleka, adoo isticmaalaya xaaladaha ugu xun- ee qorshaynta. Deegaannada qoyaanka sare -, xayndaab xiran oo leh qiimeynta IP ee la xaqiijiyay waa shuruud, ma aha taxaddar.
- Maamulka awooda:Isticmaal sahayda habaysan ee leh ilaalinta qallafsanaanta qalabka. Iska ilaali in ay si joogto ah u socdaan nalka dambe ee iftiinka ugu badan - xakamaynta dhalaalka la qabsiga waxay yaraynaysaa xidhashada LED iyada oo aan saamayn muuqata ku yeelan isticmaalka
- Kormeerada la qorsheeyay:Bishiiba - hubi fadhiga xidhiyaha oo raadi uumiga Saddexdii biloodba mar - samee qaabka tijaabada ogaanshaha oo xaqiiji tamarta sahayda ee culeyska saaran. Sannadkii - hubi saadka saadka oo baadh lakabyada indhaha si ay u delamination ama da'da polarizer.

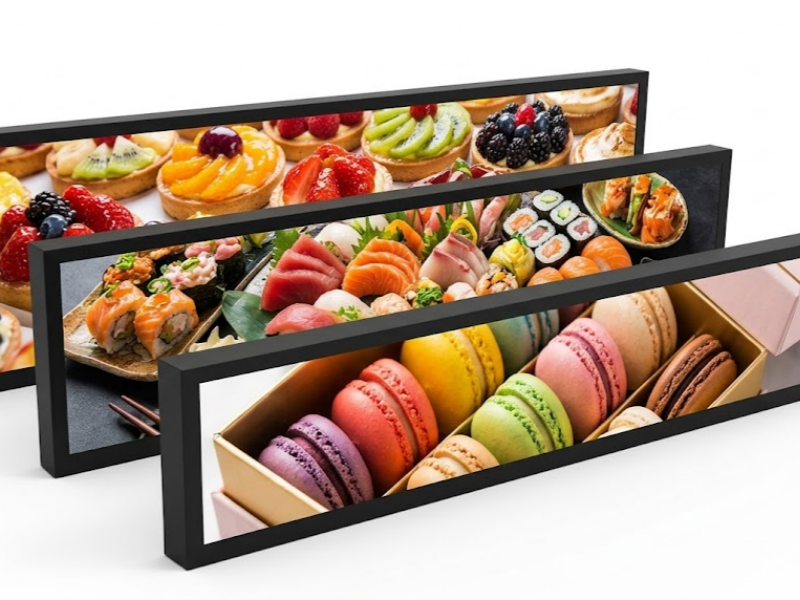

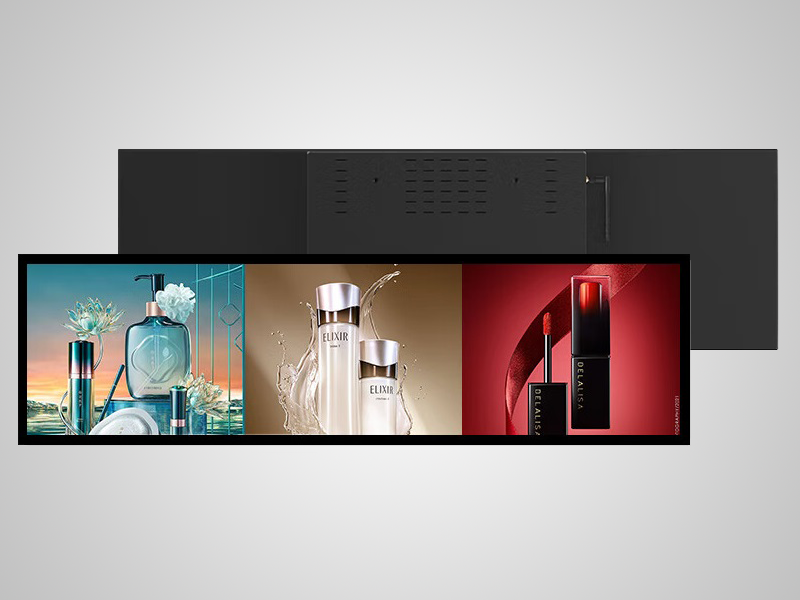

Waayois--Terminalka adeeggahawlgelinta si joogto ah ugu socota{{0} agagaaraha taraafiggu sareeyo, hubinta rubuc-billaha ah waa hawsha dayactirka ee ugu sareysa{1}.Shaashado LCD fidsan oo lagu isticmaalo agagaarka dukaamada waaweynla kulanto gaar ahaan huurka iyo nadiifinta kiimikooyinka kuwaas oo laga yaabo in jadwalka dayactirka caadiga ah uusan si buuxda uga hadlin.
Su'aalaha Inta Badan La Isweydiiyo
LCD-gaygu wuxuu muujinayaa shaashad cad - gudidu miyay jabtay?
qasab maaha. Shaashada cad ayaa inta badan ah isgaarsiin ama bilawga guul darrida marka loo eego dhaawaca jirka. Xaqiiji isku xidhka borotokoolka - heerka baud, qaabka SPI, ama ciwaanka I2C - ka dhanka ah xaashida xogta moduleka. Tani waxay si gaar ah u khusaysaa ka dib cusboonaysiinta firmware-ka ama isdhaafsiga guddiga halkaasoo dejintu aysan si sax ah u wareejin.
Sideen ku ogaan karaa haddii nalka dambe ama guddiga LCD uu guul darreystay?
Tooshka ku shidi dusha shaashadda xagal qol yar yar. Haddii aad arki karto sawir daciif ah, guddigu si sax ah ayuu u soo saarayaa wax soo saarka oo kaliya iftiinka dambe ayaa fashilmay. Wax sawir ah haba yaraatee ma jiro toosh hoostiisa macnaheedu waa cilladdu waxay ku jirtaa guddida, looxa darawalka, ama dariiqa calaamada u dhexeeya.
Miyaa la hagaajin karaa shaashad birlabaysa iyada oo aan la beddelin moduleka?
Inta badan, haa. Liibaanida waxaa badanaa sababa fiilada ribbon ee dabacsan, kalagoysyada alxanka, ama qulqulka saadka ee xad dhaafka ah. Dib-u-dejinta isku-xidhayaasha iyo xaqiijinta xasilloonida korantada sahayda ee culeyska hoostiisa ayaa xalliya inta badan cabashooyinka biligleynaya ka hor inta aan loo baahnayn beddelka qayb kasta.
Miyay nabdoon tahay in lagu shido muraayadda qoyaanka soo gaadhay?
Maya Ku-xoojinta soo-bandhigidda qoyan waxay khatar gelinaysaa daxalka korantada iyo wareegyada gaaban oo si joogto ah u dhaawici kara guddiga.
Waa maxay sababta bandhiggaygu u shaqeeyo kursiga balse uu ugu guul darraystay garoonka dhexdiisa?
Gegida kala go'a{0}kaliya guuldarada waxa had iyo jeer sababa balaadhinta kulaylka ee heerkulka shaqaynta, gariirka{1}}isku xidhka kala go'a, ama uumi marka la bilaabayo. Ku celceli deegaanka geynta dhabta ah - heerkulka, gariirka, qoyaanka - inta lagu jiro tijaabada kursiga. Si loo helo hagitaan ku saabsan xulashada qalabka si joogto ah ula tacaalaya xaaladaha baahida,dulmar guud -ikhtiyaarada bandhiga LCD ee sarewaxay dabooshaa kala duwanaanshaha qeexida ee ugu muhiimsan.
Gabagabo
Guuldarrooyinka moduleka LCD waa la akhriyi karaa marka aad ogaato waxa la raadinayo. Gole mugdi ah, shaashad birqaya, wax soo saarka xadhkaha goostay - khariidado kasta liiska la maarayn karo ee sababaha suurtogalka ah, iyo habka ogaanshaha habaysan ayaa u hela khaladka dhabta ah si ka dhakhso badan beddelka qaybaha si aan kala sooc lahayn. Isla nidaamka ayaa sidoo kale si cad kuu sheegaya marka dayactirku uu socdo koorsadiisa bedelkuna waa jawaabta saxda ah.
